1. Produktoversigt

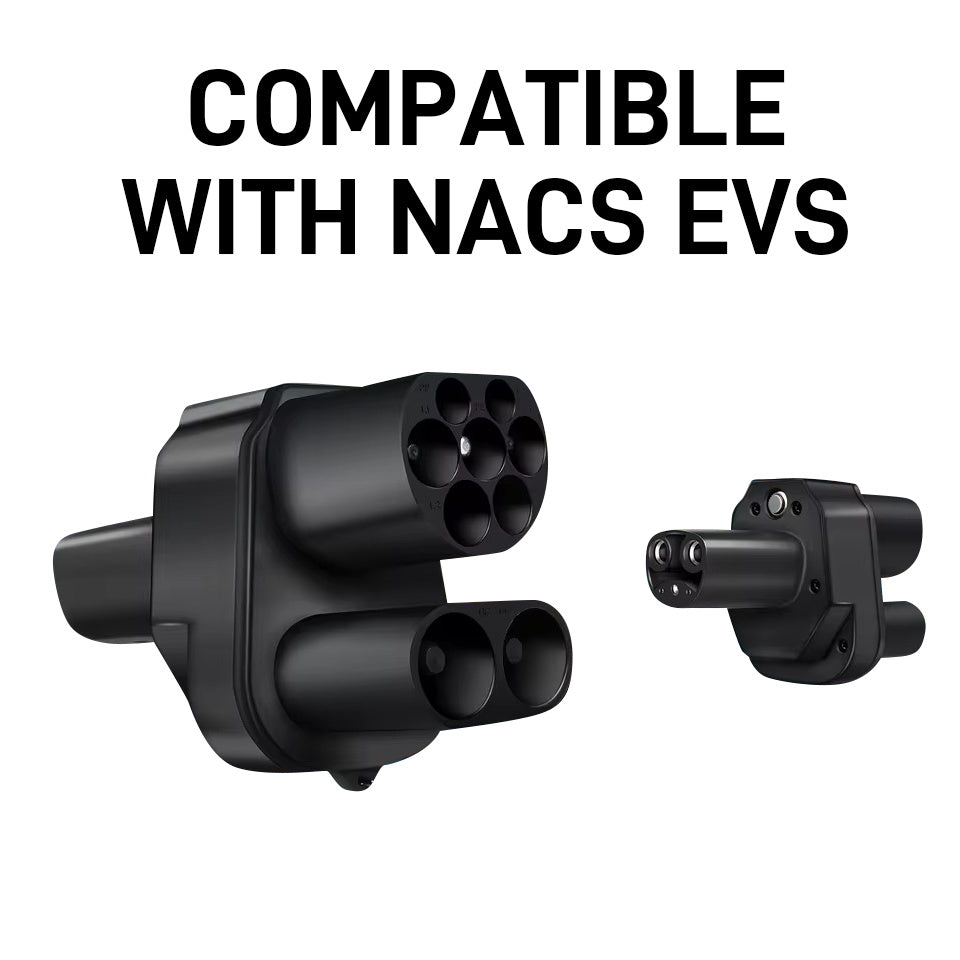

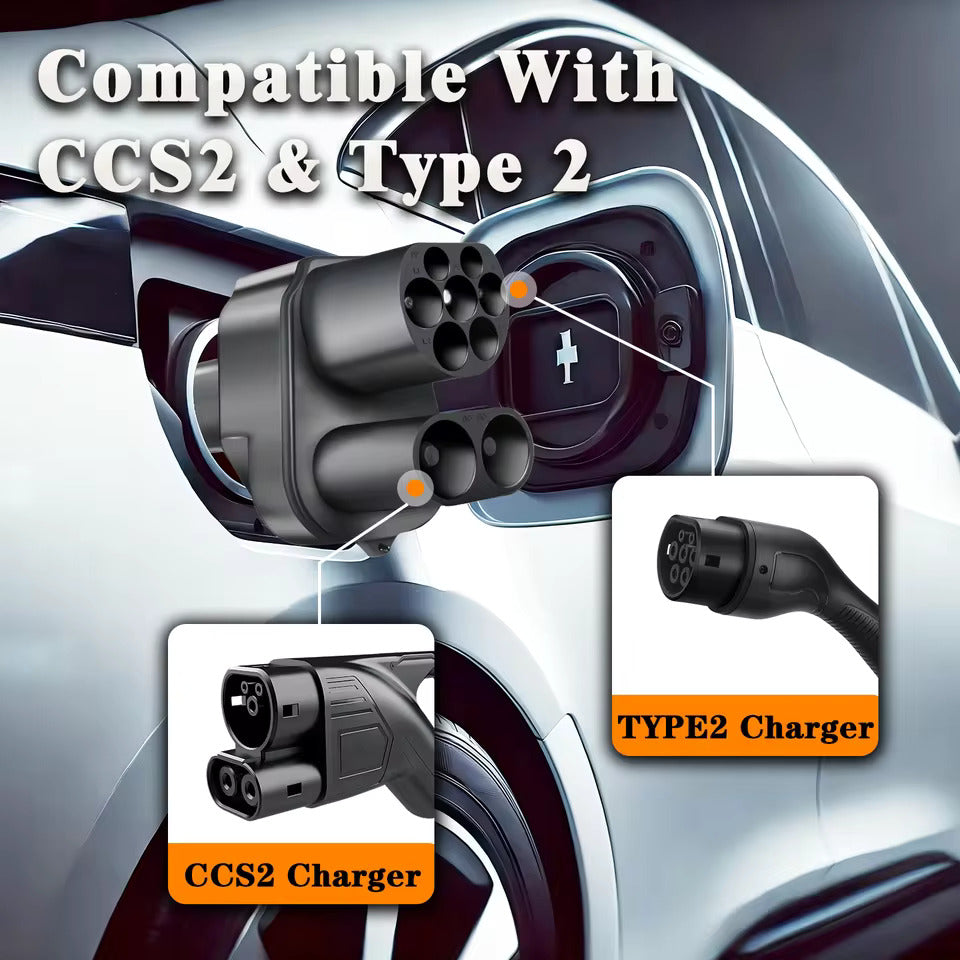

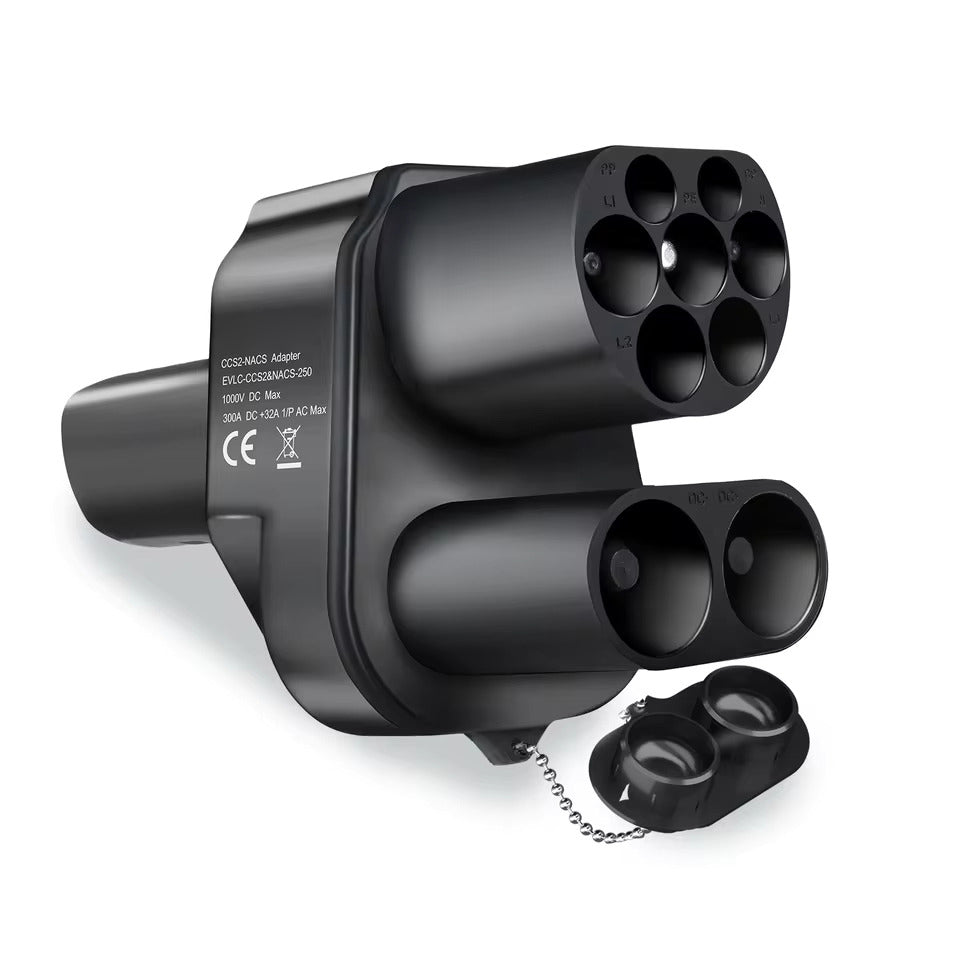

Denne adapter gør det muligt for Tesla-køretøjer med fabriksmonteret TPC/NACS-stik at bruge CCS2 DC-hurtigladestationer op til 350 kW.
Ved opladning på en AC-ladestation er ladeeffekten op til 7 kW.

2. Kompatible køretøjer
Alle Tesla-modeller med TPC/NACS-stik fra fabrikken og aktiveret CCS-funktion (Nordamerika fra 2020, Europa/Kina fra 2024 efter facelift).

3. Nødstopknap (150 Ω PP)

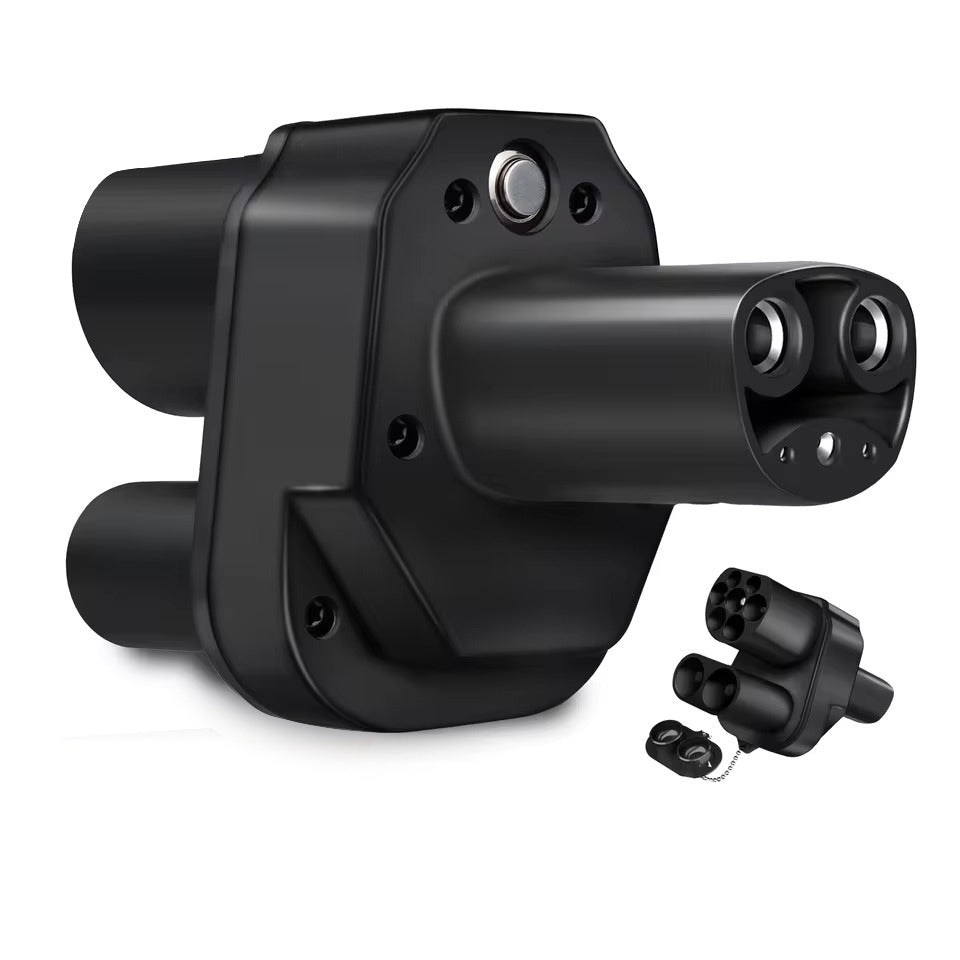

Placering: Metallisk (sølv/metalfinish) knap på adapterens side

• Normal drift (knappen IKKE trykket): PP-modstand = 150 Ω → normal køretøjsgenkendelse

• Knappen TRYKKET: PP afbrydes straks (∞ Ω) → ladestation slukker for strømmen og låser op med det samme

Kun til nødsituationer (f.eks. fastlåst ladestation, låst stik osv.).

Nødprocedure:

• Hold metallknappen 2–5 sekunder

• Ladestation stopper straks strømmen og låser op

• Træk først Tesla-siden ud → derefter CCS2-siden

• Slip knappen (adapteren vender tilbage til normal tilstand)

Vigtigt: Tryk ikke under normal opladning!

4. Normal brug

• Indsæt først CCS2-enden i ladestationen → hør klik

• Vent på genkendelse af ladestationen

• Indsæt Tesla-enden i køretøjet

• Start opladning på ladestationen

5. Normal afslutning af opladning

• Ladestation → „Stop“ → træk først køretøjssiden ud → derefter ladestation-siden

6. Nødstop

• Hold metallknappen 2–5 sekunder → strømmen afbrydes → træk først køretøjssiden ud → derefter ladestation-siden → slip knappen

7. Reference ladeeffekt (målt)

• Model 3 LR/RWD (2024+) 170–250 kW

• Model 3 Performance  200–250 kW

• Model Y LR/Performance 170–250 kW

• Model S Plaid (2024+) 300–350 kW

• Model X Plaid      250–300 kW

8. Sikkerhedsanvisninger

• Metallisk nødknap skal kun bruges ved fejl på ladestation

• IP54 (undgå kraftig regn)

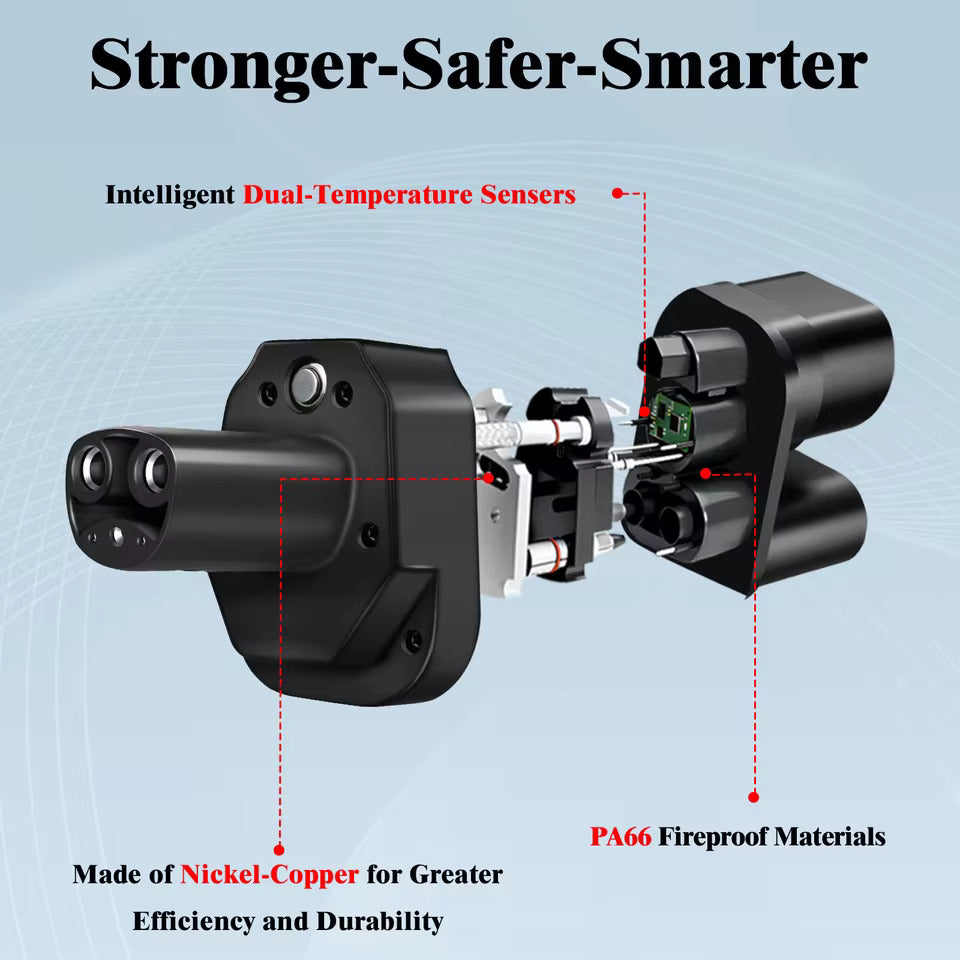

• Overtemperaturbeskyttelse (>90 °C)

• Påvirker ikke Teslas fabriks-garanti

9. Ofte stillede spørgsmål (FAQ)

• Spørgsmål: Opladning blev pludselig afbrudt?
  Svar: Knappen kan være blevet trykket utilsigtet.

• Spørgsmål: Ladestikket sidder fast og kan ikke låses op?
  Svar: Hold metallknappen 2–5 sekunder for at aktivere tvungen oplåsning.

10. Tekniske specifikationer

• Nominalspænding: 1000 V DC

• Nominalstrøm: 500–600 A (topstrøm 1000 A)

• PP-modstand: 150 Ω (normal) / ∞ Ω (knap trykket)

• Knap: Metallisk finish, manuel nødafbrydelse

• Kapslingsklasse: IP54 (IP55 når tilsluttet)

• Driftstemperatur: –30 °C til +50 °C

• Garanti: 12 måneder
